Guide d’utilisation CadVex · Chapitre 7
Retours DFM
L’onglet Retours DFM liste les éléments qui rendent la pièce plus difficile, plus longue ou plus risquée à usiner. Chaque carte dit ce qui a été trouvé, où, et ce qui pourrait changer.
DFM signifie conception pour la fabrication (design for manufacturing). CadVex contrôle chaque pièce pour repérer les éléments difficiles à usiner tels que dessinés : angles intérieurs vifs, trous profonds, parois fines, zones qu’un outil ne peut pas atteindre, etc.
Les contrôles sont les mêmes dans CadVex Cloud et CadVex Desktop. Ils ne vous empêchent pas de chiffrer. Ils vous aident à chiffrer le risque, à poser la bonne question au client ou à proposer une modification.
Ouvrir les retours DFM
- Ouvrez une pièce depuis votre demande de devis ou depuis l’Historique des analyses.
- Cliquez sur l’onglet Retours DFM.
La pièce 3D reste à droite. Les retours sont à gauche.
Comment la page est organisée
De haut en bas :
- Score de complexité. Un score sur 100 avec un niveau : complexité faible, moyenne ou élevée, ou non usinable. La ligne en dessous indique ce qui pèse le plus. Cliquez sur ? pour voir de quoi se compose le score. Le score suit la matière choisie dans le Chiffrage.
- Un bandeau rouge, seulement quand la pièce a une cavité entièrement fermée : « NON USINABLE EN L’ÉTAT ».
- Points nécessitant une attention particulière. Les cartes Critique et Avertissement, les plus graves d’abord. Le badge compte les cartes. S’il n’y en a aucune, CadVex indique « Tous les contrôles de fabricabilité ont réussi pour cette pièce. »
- Notes. Les cartes Information.
- Contrôles réussis. Une liste fermée des contrôles réussis. Cliquez dessus pour l’ouvrir.
Niveaux de gravité
| Niveau | Ce qu’il signifie | Que faire |
|---|---|---|
| Critique | La pièce ne peut pas être fabriquée telle que dessinée, ou un élément risque fort de poser problème. | Parlez au client avant de chiffrer. |
| Avertissement | La pièce est fabricable, mais cet élément ajoute du temps, des outils spéciaux ou du risque. | Vérifiez que le prix le couvre, ou proposez une modification. |
| Information | Bon à savoir ; en général, aucune modification n’est nécessaire. | Lisez-la et prévoyez-la à l’atelier. |
Une carte prend le niveau de son emplacement le plus grave.
Retrouver un problème sur la pièce
- Cliquez sur une carte pour l’ouvrir. Tous les emplacements de ce problème s’éclairent sur la pièce 3D, et la vue se déplace vers le premier en gardant toute la pièce dans le cadre.
- Utilisez ‹ Précédent et Suivant › pour passer d’un emplacement à l’autre (« Problème 2 sur 5 »).
- Chaque emplacement a un nom, comme « Angle 1 » ou « Paroi 2 », et les mesures qui ont déclenché l’alerte.
- Cliquez de nouveau sur la carte pour la fermer et effacer le surlignage.
Une carte ouverte montre trois choses : le message, l’Incidence sur le travail et une Modification suggérée pour la conception.
Quelques cartes n’éclairent rien, car le problème ne tient pas à un seul élément. Le maintien de la pièce en est un exemple.
Ce que signifie chaque alerte et que faire
Les titres ci-dessous sont ceux des cartes. Chaque contrôle est décrit avec des mots simples ; les limites exactes utilisées par CadVex ne sont pas listées ici.
Plusieurs corps flottants détectés
Le fichier contient plusieurs solides séparés. CadVex les analyse et les chiffre ensemble, tels quels ; il ne les assemble pas. Les corps en trop sont surlignés.
Que faire : s’il s’agit d’une seule pièce, demandez un fichier où les corps sont réunis. S’il s’agit de plusieurs pièces, demandez un fichier par pièce et analysez chacune séparément.

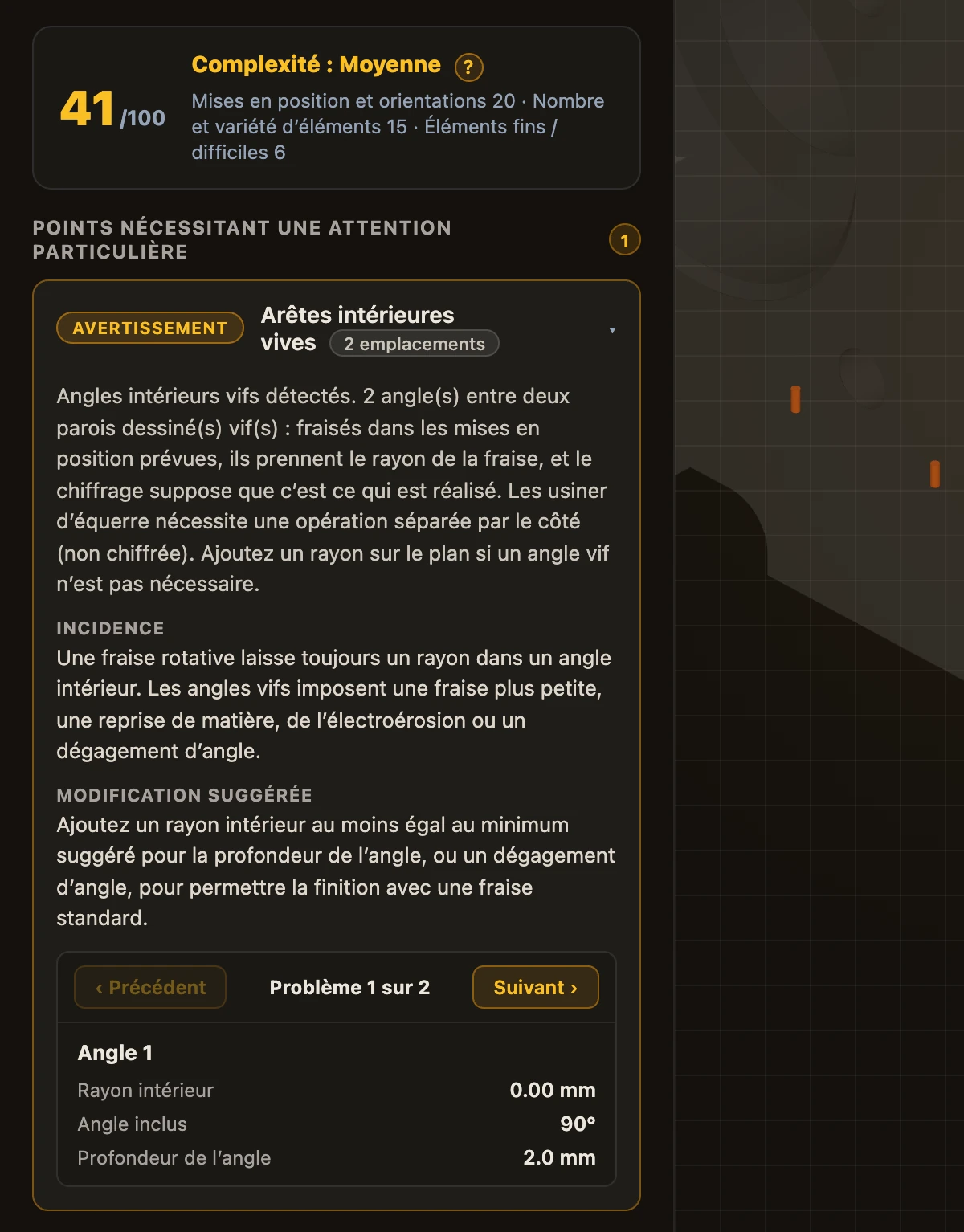

Arêtes intérieures vives, ou rayon d’angle trop faible pour sa profondeur
Un angle intérieur qu’une fraise ne peut pas réaliser tel que dessiné : un angle sans rayon, ou un rayon faible pour la profondeur de l’angle. CadVex signale aussi les angles que les mises en position prévues laisseront avec le rayon de la fraise.
Que faire : proposez un rayon intérieur acceptable pour le client, ou un dégagement d’angle, pour qu’une fraise standard puisse finir l’angle. Si l’angle doit rester vif, prévoyez l’opération supplémentaire et chiffrez-la vous-même.
Non usinable en l’état
Une cavité fermée de tous côtés, qu’aucun outil ne peut atteindre, quelle que soit la direction. Cette carte est toujours Critique, et le bandeau rouge apparaît aussi. Le reste de la pièce est chiffré ; la cavité fermée ne l’est pas.
Que faire : demandez au client d’ouvrir la cavité sur une face accessible à l’outil, ou de diviser la pièce en éléments assemblés après usinage.
Problème d’accès d’usinage
Des zones qui semblent cachées depuis toutes les approches directes : contre-dépouilles ou géométrie masquée. Le chiffrage comprend une provision pour cet accès spécial.
Que faire : demandez si l’accès peut être ouvert depuis une autre face, ou un dégagement ajouté. Sinon, vérifiez que la provision correspond à la façon de faire de votre atelier.
Outillage spécial requis
Un élément accessible, mais dont la forme demande un outil ou un procédé spécial plutôt qu’une fraise ordinaire. Le chiffrage comprend une provision.
Que faire : confirmez que vous avez l’outil ou le procédé, ou proposez un profil plus simple.
Vérification de l’accès d’usinage
CadVex n’a pas pu confirmer une approche d’outil standard pour un élément. Cela ne veut pas dire que l’élément est inaccessible. Une personne doit regarder.
Que faire : vérifiez vous-même la mise en position et l’approche de l’outil avant de chiffrer.
Mise en position ou réorientation supplémentaire
Certains éléments ne s’usinent qu’après avoir retourné la pièce, ou avec un montage incliné. Ces mises en position sont comptées dans le chiffrage.
La carte suit les mises en position de votre gamme d’usinage. Chaque élément indique la mise en position où il est usiné, par exemple « Mise en position (gamme d’usinage) : 3 · -X », et un montage incliné n’est cité que si la gamme en utilise un.
Que faire : prévoyez la mise en position supplémentaire. Si un élément pouvait être aligné sur une direction existante, proposez-le.
Possibilité de regroupement en 5 axes
Plusieurs mises en position 3 axes séparées pourraient se faire en une seule sur une machine 5 axes (3+2). Le nombre de mises en position de la carte est celui de la gamme d’usinage 3 axes, et les éléments surlignés sont ceux qui imposent les mises en position supplémentaires. C’est une simple suggestion. La pièce est entièrement usinable avec la gamme 3 axes.
Que faire : si vous avez une 5 axes, comparez les gammes dans la gamme d’usinage.
Fabricabilité des rainures
Une rainure plus large au fond qu’à l’entrée, une rainure en dépouille négative, une gorge tournée profonde pour sa largeur, ou une rainure qui demande un outillage de rainurage spécial.
Que faire : proposez une rainure moins profonde ou plus large, ou la suppression de la contre-dépouille. Ou confirmez que vous avez l’outil de rainurage.
Gorges intérieures
Des gorges à l’intérieur d’un alésage. Elles demandent un outil à gorge intérieure adapté à l’alésage. La gorge est chiffrée comme une gorge normale.
Que faire : aucune modification de conception nécessaire. Vérifiez que vous avez un outil à gorge intérieure pour cet alésage, cette largeur et cette profondeur de gorge.
Angles de fond des gorges tournées
Des gorges de tournage dessinées avec des angles de fond vifs. Les plaquettes standard laissent un petit rayon de fond, ce qui est la pratique courante. Aucune incidence sur le coût.
Que faire : rien, sauf si le client a besoin d’un rayon de fond précis pour la tenue en fatigue ou un ajustement. Il doit alors figurer sur le plan.
Parois fines
Des parois plus fines que ce que la matière supporte à l’usinage. La carte devient Critique quand une paroi est beaucoup trop fine. Le chiffrage ajoute une finition soignée des parois minces et, dans les cas sévères, un coût de montage.
Que faire : demandez si la paroi peut être plus épaisse. Sinon, prévoyez un soutien ou un montage et des passes plus lentes.
Parois hautes et fines
Des parois assez épaisses, mais hautes et sans appui : elles vibrent et fléchissent à l’usinage.
Que faire : proposez une paroi plus épaisse ou moins haute, ou une nervure vers une paroi voisine. Si elle doit rester ainsi, demandez une tolérance d’épaisseur plus large.
Arêtes effilées
Des arêtes extérieures où deux faces se rejoignent en lame. Elles font des bavures et s’ébrèchent facilement. Elles ne sont pas chiffrées.
Que faire : proposez de casser l’arête par un petit méplat, un chanfrein ou un rayon.
Rapport profondeur/diamètre du trou
Des trous profonds pour leur diamètre, ou des alésages qui demandent une barre d’alésage longue. Le temps de perçage augmente dans le chiffrage pour les trous profonds.
Que faire : proposez un trou moins profond ou un plus grand diamètre, ou un perçage des deux côtés.
Diamètre minimal des trous
Des trous si petits qu’ils demandent des micro-forets fragiles.
Que faire : demandez si le trou peut être plus grand.
Perçages interrompus
Le foret traverse une autre cavité ou un vide en chemin, par exemple un trou croisé. Le temps de perçage augmente dans le chiffrage pour les coupes interrompues.
Que faire : prévoyez l’ébavurage des arêtes croisées. Percez avant d’ouvrir l’élément croisé quand l’ordre des opérations le permet.
Rapport profondeur/largeur de poche
Une poche ou une rainure fraisée profonde par rapport à son ouverture, qui demande des outils longs.
Que faire : proposez une poche moins profonde ou plus large, ou un accès qui permette à un outil plus court et plus rigide d’atteindre le fond.
Largeur minimale des poches
Une poche ou une rainure trop étroite pour une fraise raisonnable.
Que faire : demandez si la rainure ou la poche peut être plus large.
Surfaces de maintien de la pièce
CadVex n’a trouvé ni face plane à brider ni diamètre à tenir en mandrin. Rien n’est surligné sur la pièce.
Que faire : prévoyez des mors doux ou un montage spécial, ou proposez une face plane de serrage ou une référence.
Quand les retours DFM sont indisponibles
Parfois, les contrôles ne peuvent pas aller au bout pour une pièce. CadVex affiche alors « DFM indisponible pour cette pièce » et aucune carte, pour ne montrer aucun contrôle comme réussi alors qu’il n’a pas été fait. Le chiffrage reste disponible ; vérifiez-le avec un soin particulier avant de faire le devis.
Sur d’anciennes analyses, CadVex peut vous demander de relancer l’analyse pour voir le détail complet du score de complexité. Voir Dépannage.
Mettre des notes DFM dans votre devis
Vous pouvez envoyer les points importants au client avec le devis :
- À l’étape Générer le devis, cochez Joindre un rapport de fabricabilité.
- Cochez les points à inclure. Seuls les points Critique et Avertissement sont proposés, une ligne par emplacement.
- Cliquez sur Ajouter un commentaire pour écrire une phrase au client, par exemple la modification que vous proposez.
Le rapport s’imprime après le devis, sur des pages à part intitulées « Revue de fabricabilité ». Chaque point a une image 3D de l’élément, son nom et votre commentaire. Voir Devis.
Suite : Devis.
